Qué es un doble vidrio o DVH?
Un Doble Vidrio Hermético o como se denomina con la sigla DVH, es un producto compuesto por dos o más vidrios, separados entre sí por una cámara de aire, la misma se encuentra herméticamente sellada, impidiendo el paso polvo o suciedad, humedad y vapor de agua, a lo largo de todo su perímetro.
DVH es un componente prefabricado compuesto por un conjunto de dos o más vidrios planos paralelos, separados entre sí por un espaciador, herméticamente sellados a lo largo de todo su perímetro, que encierra en su interior una cámara estanca de aire deshidratado o gases inertes para mejorar el comportamiento térmico y acústico.
Las principales propiedades del DVH son:
◘ Provee un aislamiento térmico superior.
◘ Mejora el aislamiento acústico.
◘ Reduce la condensacíon de humedad sobre el vidrio
Reduce la transformación de calor, como mínimo un 50 %, lo cual implica menores costos de calefacción y/o refrigeración. Evita las condensaciones en el vidrio interior, típicas de los vidriados simples cuando en el exterior la temperatura es baja y en el interior hay calefacción. Estas condensaciones provocan el deterioro de paredes, carpinterías, alfombras, etc., además de impedir la correcta visión hacia el exterior.
Evita el efecto de paredes frías (pues la temperatura del vidrio interior es superior), con lo cual no existen corrientes convectivas en las cercanías de la ventana, con lo cual la temperatura del espacio se hace más uniforme, y se logra una temperatura mas confortable incluso en las zonas próximas a los vidrios, lo que hace posible reducir el uso de la calefacción. Se reduce el ingreso de radiación infrarroja del sol. Importantes atenuaciones acústicas.
¿Cómo estas compuesto un DVH?
Los vidrios:
El espesor y el tipo de vidrios a emplear depende de:
• La presión del viento, del tamaño del paño y tipo de soporte.
• Los requerimientos de control solar, aislamiento acústico y especificaciones de seguridad y protección.
Los vidrios a utilizar pueden ser crudos, templados, termoendurecidos o laminados (o combinaciones de los mismos). Por otro lado pueden ser incoloros, esmerilados o tonalizados.
La Cámara
El espesor de la cámara depende de los requerimientos de aislamiento térmico y, eventualmente de las dimensiones del paño. Los espesores más usuales son 6mm, 9mm y 12mm, aunque en algunos casos se utilizan también de 15mm y 19mm.
El Separador:
El perfil tradicional se compone de:
• perfil de aluminio microperforado
• tamiz molecular absorbente de humedad
• sellador primario de butilo (se comporta como barrera de vapor)
• sellador secundario (brinda propiedades mecánicas al panel). Puede ser silicona, polisulfuro o hot-melt

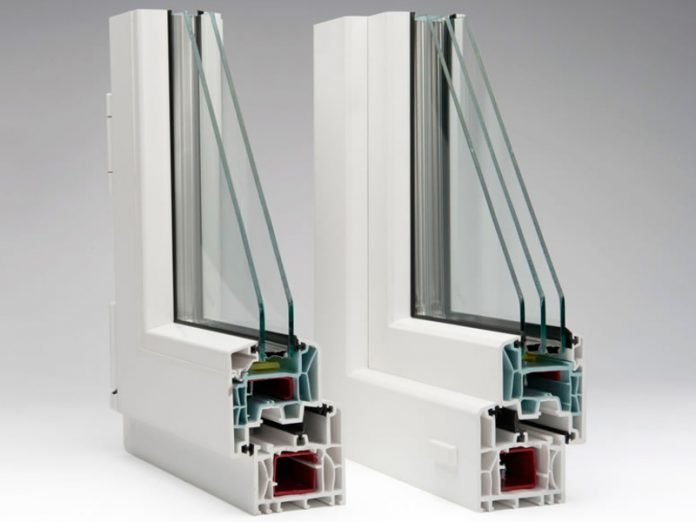

Especificación del DVH
La descripción abreviada de la composición de un DVH se hace siempre indicando en primer término el vidrio exterior seguido de sus demás características.
Por ejemplo: 4/ 9/ 3+3 .
Literalmente sería un DVH compuesto por un vidrio de 4mm, una cámara de aire de 9mm y un vidrio laminado compuesto por dos vidrios de 3mm de espesor cada uno. Cuando no se indica lo contrario, siempre se trata de vidrios incoloros.
Eficiencia energética de las edificaciones
Una edificación energéticamente eficiente es aquel que minimiza el uso de las energías convencionales (en particular energía no renovable), a fin de ahorrar y hacer un uso racional de la misma.
El consumo de energía-básicamente electricidad y gas- se manifiesta en la cantidad de watts o m3 respectivamente- utilizada para calefaccionar y/o refrigerar una edificación en distintas épocas del año.
La norma IRAM 11900-2010 establece una metodología simplificada para el calculo de eficiencia energética de las envolventes de los edificios susceptibles de ser calefaccionados. Dicha norma otorga una categoría de – EFICIENCIA ENERGÉTICA- en función de la transmintancia térmica de la envolvente del edificio. K = transmitancia térmica media ponderada, medida en Watts/ m2 °K
El factor “ K ”
La transmitancia térmica K es la cantidad de calor medido en watts que pasa a travez de un 1 m2 de cerramiento (ventana, Pared, piso etc.) por cada grado kelvin de diferencia de temperatura entre ambos lados del mismo.
Comparativo:
Vidrio simple de 4 mm K= 5,90 w/m2 °K
Laminado 3+3 K= 4,02 w/m2 °K
Pared de ladrillo 30 cm K= 1,80 w/m2 °K
Lana de vidrio 50 mm K= 0,70 w/m2 °K
DVH 4 / 9 / 4 K= 2,82 w/m2 °K
El factor k de los diferentes materiales nos permite hacer una comparación del aislamiento térmico que provee cada elemento de la envolvente de una edificación y ver las ventajas de elegir DVH para las ventanas.
Presión Sonora (dB) Sonidos Típicos
- 120 Umbral de dolor (Jet despegando)
- 110 Martillo Neumático
- 100 Fábrica de Calderas
- 90 Calle Ruidosa
- 80 Oficina Ruidosa
- 70 Tránsito en calle promedio
- 60 Oficina poco ruidosa
- 50 Conversación poco ruidosa
- 40 Conversación promedio
- 30 Oficina Privada
- 20 Un auditorio promedio
- 10 Conversación susurrando
- 0 Umbral de Audición
